1.4545 - 15-5PH - AMS 5659 - LAT 1-9037 - UNS S15500
Beschreibung
Die Legierung 1.4545 oder 15-5PH ist ein martensitischer, strukturgehärteter rostfreier Stahl, der eine Härte von etwa 43 HRC, eine gute Zähigkeit (höher als bei der Legierung 1.4548) und eine sehr gute Korrosionsbeständigkeit miteinander verbindet. Diese Stahlsorte weist einen Härtungspeak bei 480 °C auf, wodurch die Alterung nach der Bearbeitung an einem anfänglich in Lösung gebrachten Zustand (Zustand A) leicht durchgeführt werden kann. Die Legierung ist auch in vorbehandeltem Zustand erhältlich. Diese Legierung für die Luftfahrt wird durch VAR-Umschmelzen (Typ 1) oder ESR-Umschmelzen (Typ 2) hergestellt, um insbesondere den Schwefel- und Phosphorgehalt zu begrenzen und die Mikrostruktur zu optimieren.
STAINLESS hat mehrere Quellen sowie verschiedene Formate und Zustände des Produkts auf Lager, damit Sie Ihre Anforderungen an die Verarbeitung optimal erfüllen können. Dieses Produkt kann auch nach Maß gefertigt oder von unseren Servicezentren in Rohlinge geschnitten werden.
Wichtigste Anwendungen
Aufgrund ihrer guten Korrosionsbeständigkeit, ihrer guten Härte im behandelten Zustand (43HRC) und ihrer Kerbschlagzähigkeit wird die Sorte insbesondere bei der Herstellung von Flugzeugkomponenten (Strukturelemente, Befestigungen, …) oder auch bei Anwendungen im Verteidigungs- und Energiesektor verwendet.
Metallurgie

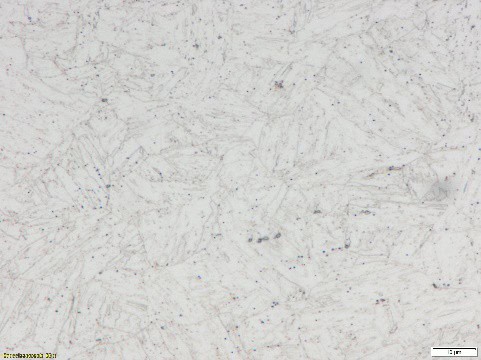

Der Herstellungsprozess umfasst ein VAR- (Typ 1) oder ESR- (Typ 2) Umschmelzen, das die Reinheit und Homogenität des Produkts erhöht. Der Warmumformungsprozess sorgt für eine kontrollierte Mikro- und Makrostruktur. Im verarbeiteten Zustand besteht die Mikrostruktur aus Martensit und nanoskaligen intermetallischen Ausscheidungen (Ni3Cu), die während der Alterung auskeimen. Die Norm AMS 5659 garantiert außerdem weniger als 2% Ferrit, was insbesondere die Zähigkeit in Querrichtung im Vergleich zu 17-4PH verbessert.
Bearbeitbarkeit
Schmiedbarkeit
Die Sorte kann im Temperaturbereich von 1010/1180 °C warmgeschmiedet werden. Um die maximale Härte zu erreichen, ist ein erneutes Lösungsglühen erforderlich.
Schweißbarkeit
Die Sorte kann mit den meisten Verfahren geschweißt werden. Das Schweißen sollte vorzugsweise vor der Alterung erfolgen, um eine Versprödung der Wärmeeinflusszone zu vermeiden.
Typische Wärmebehandlungen
| Für eine angestrebte Härte ≥ 40HRC |
|
Während der Alterung ist eine Volumenschrumpfung bis zu ca. 0,07% zu erwarten.
Korrosionsbeständigkeit
Die Sorte ist sehr korrosionsbeständig und gehört zu den besten martensitischen Edelstählen. Das Mikrogefüge enthält keine oder nur sehr wenige Chromkarbide, was sie sehr unempfindlich gegen intergranulare Korrosion macht.
Standardgrößen
Rundstangen oder geschmiedete Blöcke in geglühtem Zustand (Condition A) oder vorbehandelt (H1025)- Oberfläche kaltverfestigt oder geschliffen je nach Durchmesser
Andere Formate: auf Anfrage.
FAQ - Werkstoff 1.4545 (15-5PH)
-
Was ist der Werkstoff 1.4545?
Der Werkstoff 1.4545, auch bekannt als 15-5PH oder X5CrNiCu15-5, ist ein martensitischer, ausscheidungshärtender Edelstahl. Er vereint hohe Festigkeit, sehr gute Korrosionsbeständigkeit und gute Zähigkeit. Er wird hauptsächlich in der Luft- und Raumfahrt, der Verteidigungsindustrie sowie im Energiesektor eingesetzt.
-
Was ist der Unterschied zwischen 1.4545 und 1.4548?
Beide Werkstoffe sind martensitische, ausscheidungshärtende Edelstähle. Der wesentliche Unterschied besteht darin, dass 1.4545 (15-5 PH) gemäß AMS 5659 einen Ferritgehalt von weniger als 2 % aufweist, was die Querzähigkeit im Vergleich zu 1.4548 (17-4 PH) verbessert. Daher wird 1.4545 für kritische Anwendungen in der Luft- und Raumfahrt bevorzugt.
-
Welche Wärmebehandlungen sind für 1.4545 verfügbar?
Der Werkstoff wird zunächst lösungsgeglüht (Condition A) und erreicht anschließend durch Auslagern die gewünschte Festigkeit. Die gebräuchlichsten Auslagerungszustände sind H900, H1025 und H1150, abhängig von der geforderten Kombination aus Festigkeit und Zähigkeit. Beim Auslagern ist mit einem geringen Volumenschwund zu rechnen.
-
Welche Normen gelten für den Werkstoff 1.4545?
Die wichtigste Norm in der Luft- und Raumfahrtindustrie ist AMS 5659, die das Umschmelzverfahren VAR (Typ 1) oder ESR (Typ 2) vorschreibt. Weitere anwendbare Normen sind ASTM A564 und LAT 1-9037. Numerische Bezeichnungen: W.Nr. 1.4545, UNS S15500, XM-12.
-
Was ist der Unterschied zwischen VAR Typ 1 und ESR Typ 2 bei 1.4545?
Beides sind Umschmelzverfahren zur Verbesserung der Reinheit und Homogenität des Werkstoffs. VAR (Vacuum Arc Remelting) und ESR (Electroslag Remelting) reduzieren die Schwefel- und Phosphorgehalte und optimieren das Gefüge. Beide Verfahren sind nach AMS 5659 zugelassen und erfüllen die Anforderungen der Luft- und Raumfahrtindustrie.
-
In welchen Ausführungen ist 1.4545 bei STAINLESS Früchtl erhältlich?
STAINLESS Früchtl liefert den Werkstoff 1.4545 als Rundstäbe und Schmiedeblöcke im lösungsgeglühten Zustand (Condition A) oder vorvergütet (H1025). Alle Lieferungen erfolgen mit einem Herstellerzeugnis, das eine lückenlose Rückverfolgbarkeit gewährleistet.
